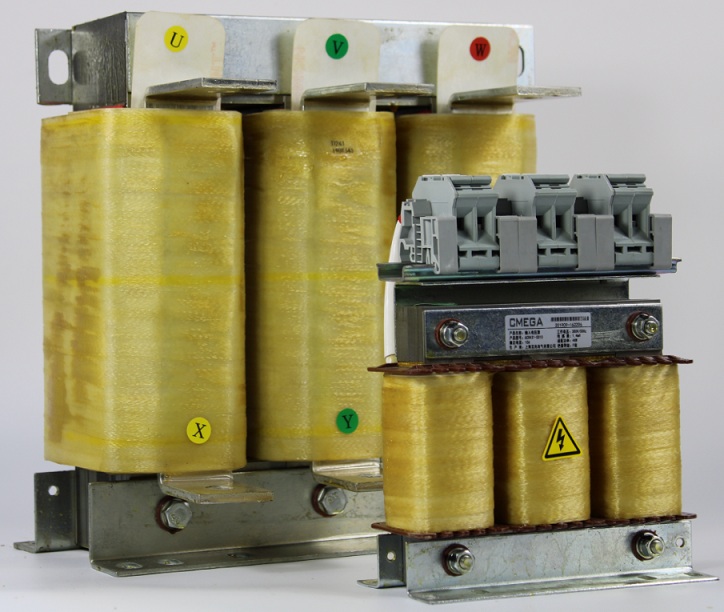

ACR432系列輸出電抗器
產品用途：
三相輸出電抗器（又叫出線電抗器）安裝在變頻器輸出側，主要作用是補償長線分布電容的影響，并能抑制開關頻率紋波電流衍生的高次諧波電流輸出，提高輸出高頻阻抗,有效抑制dv/dt.減低高頻漏電流,起到保護變頻器,減小設備損耗及噪聲，保護電機絕緣的作用。
產品選型：
變頻器若不裝輸出電抗器容易造成三相異步電動機發熱，噪音大，絕緣老化加快，降低其使用壽命，并且容易線纜爆裂。
此類電抗器有兩種：
1.電抗器基準壓降 UD= 1%，適用于輸出線纜≤150m的應用場合。
2.電抗器基準壓降 UD= 2%，適用于輸出線纜≤250m的應用場合。
3.其它。
產品工藝：
1. 鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來。
2. 線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。
3. 電抗器均采用真空壓力浸漆工藝（VPI），經高溫?zé)岷婀袒螽a(chǎn)品在運行中大大減少了噪音和震動，產品整體機械強度高，防潮性能好。大大提高了長期運行的可靠性。
4. 溫升低，損耗小，綜合利用率高，便于安裝。
性能參數：
1.額定工作電壓：380V，50/60Hz。690V，50/60Hz。1140V/50/60Hz。
2.使用海拔：≤2000m
3.絕緣電阻：>100MΩ
4.噪 音：<70dB
5.防護等級：IP00 SHAPE \* MERGEFORMAT
6.絕緣等級：F/H級
7.抗電強度：AC3000V/AC4200V/50HZ/5mA/60s無飛弧擊穿
8.溫 升：按照GB6450-86(F級絕緣考核≤規定值)
9.使 用 環 境：-25℃~55℃
10.產品執行標準：GB10229-88、IEC289:1987、JB9644-1999半導體電氣傳動用電抗器。

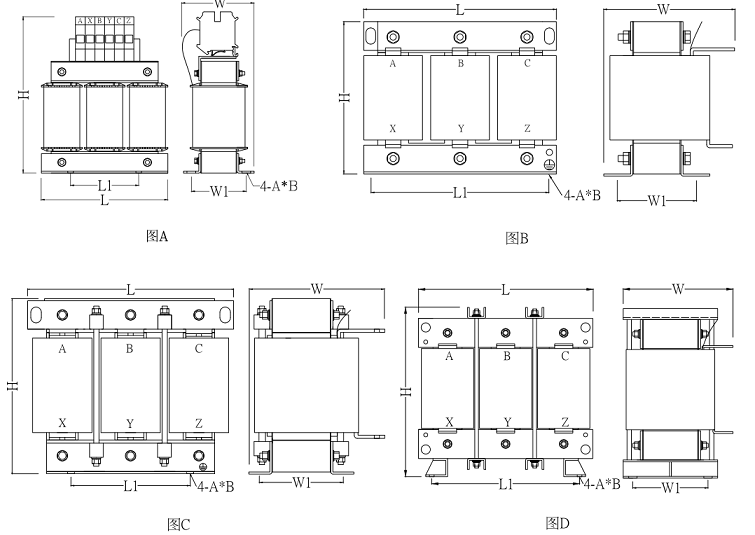

產品尺寸圖：

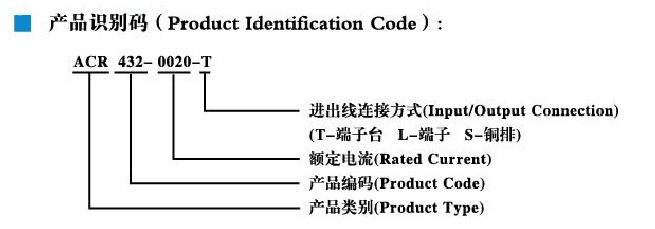

380V交流輸出電抗器選型表，銅，絕緣等級：F級 | ||||||||
電抗器規格型號 | 適配六脈沖整流功率（KW） | 額定電流(A) | 電感量（mH) | 重量（Kg) | 外形尺寸（L*W*H） | 安裝尺寸（L1*W1） | 安裝孔徑（A*B) | 圖號 |
ACR432-0005-T-TA | 2.2 | 5 | 1.4 | 2.5 | 96*75*135 | 48*47 | 6*11 | A |
ACR432-0010-T-TA | 3.7 | 10 | 0.7 | 2.6 | 120*90*160 | 72*52 | 6*11 | A |
ACR432-0015-T-TA | 5.5 | 15 | 0.467 | 2.8 | 120*90*160 | 72*52 | 6*11 | A |
ACR432-0020-T-TA | 7.5 | 20 | 0.35 | 3.8 | 150*100*190 | 137*53 | 6*11 | A |
ACR432-0030-T-TA | 11 | 30 | 0.234 | 4.3 | 150*100*190 | 137*53 | 6*11 | A |
ACR432-0040-T-TA | 15 | 40 | 0.175 | 4.5 | 150*100*190 | 137*53 | 6*11 | A |
ACR432-0050-T-TA | 18.5 | 50 | 0.14 | 5.5 | 150*115*190 | 137*66 | 6*11 | A |
ACR432-0060-T-TA | 22 | 60 | 0.117 | 6.3 | 180*115*220 | 165*67 | 8*14 | A |
ACR432-0080-T-TA | 30 | 80 | 0.088 | 6.8 | 180*115*220 | 165*67 | 8*14 | A |
ACR432-0110-S-TA | 37 | 110 | 0.064 | 9.4 | 180*135*160 | 165*87 | 8*14 | B |
ACR432-0120-S-TA | 45 | 120 | 0.0585 | 9.5 | 180*135*160 | 165*87 | 8*14 | B |
ACR432-0150-S-TA | 55 | 150 | 0.0467 | 9.7 | 180*135*160 | 165*87 | 8*14 | B |
ACR432-0200-S-TA | 75 | 200 | 0.035 | 14.8 | 230*140*190 | 210*80 | 8*14 | B |
ACR432-0250-S-TA | 90 | 250 | 0.028 | 18.8 | 230*160*220 | 210*85 | 8*14 | B |
ACR432-0250-S-TA | 110 | 250 | 0.028 | 18.8 | 230*160*220 | 210*85 | 8*14 | B |
ACR432-0330-S-TA | 132 | 330 | 0.0234 | 22 | 230*170*220 | 210*95 | 8*14 | B |
ACR432-0350-S-TA | 160 | 350 | 0.02 | 23 | 230*170*220 | 210*95 | 8*14 | B |
ACR432-0400-S-TA | 200 | 400 | 0.0175 | 31 | 270*185*240 | 245*111 | 11.5*18 | B |
ACR432-0450-S-TA | 220 | 450 | 0.0156 | 32 | 270*185*240 | 245*111 | 11.5*18 | B |
ACR432-0500-S-TA | 250 | 500 | 0.014 | 37 | 270*190*285 | 245*111 | 11.5*18 | B |
ACR432-0560-S-TA | 280 | 560 | 0.0125 | 38.2 | 270*190*285 | 245*111 | 11.5*18 | B |
ACR432-0630-S-TA | 315 | 630 | 0.0111 | 49 | 300*225*300 | 275*149 | 11.5*18 | B |
ACR432-0720-S-TA | 350 | 720 | 0.0098 | 51 | 300*225*300 | 275*149 | 11.5*18 | B |
ACR432-0800-S-TA | 400 | 800 | 0.0088 | 65 | 350*235*320 | 325*144 | 11.5*18 | B |
ACR432-1000-S-TA | 500 | 1000 | 0.007 | 68.5 | 350*235*320 | 325*144 | 11.5*18 | B |
ACR432-1200-S-TA | 560 | 1200 | 0.0058 | 93.5 | 350*270*365 | 325*174 | 11.5*18 | B |
ACR432-1500-S-TA | 630 | 1500 | 0.0047 | 98.7 | 350*285*365 | 325*174 | 11.5*18 | B |
ACR432-1800-S-TA | 800 | 1800 | 0.0039 | 134.5 | 420*300*400 | 310*172 | 13*23 | C |
ACR432-2000-S-TA | 900 | 2000 | 0.0035 | 145 | 420*310*400 | 310*172 | 13*23 | C |
ACR432-2500-S-TA | 1000 | 2500 | 0.0028 | 174 | 420*320*580 | 357*167 | 13*23 | D |
ACR432-3000-S-TA | 1250 | 3000 | 0.00233 | 193 | 420*365*580 | 357*167 | 13*23 | D |
